Prometheus : Grafana でデータを可視化する2024/06/12 |
|
Prometheus にも Web UI は付属していますが、Web ダッシュボードツール Grafana からも Prometheus のデータを可視化することができます。
|
|
| [1] |
こちらを参考に Grafana をインストールしておきます。
インストール先ノードはどこでも良いですが、当例では Prometheus サーバーにインストールします。 |

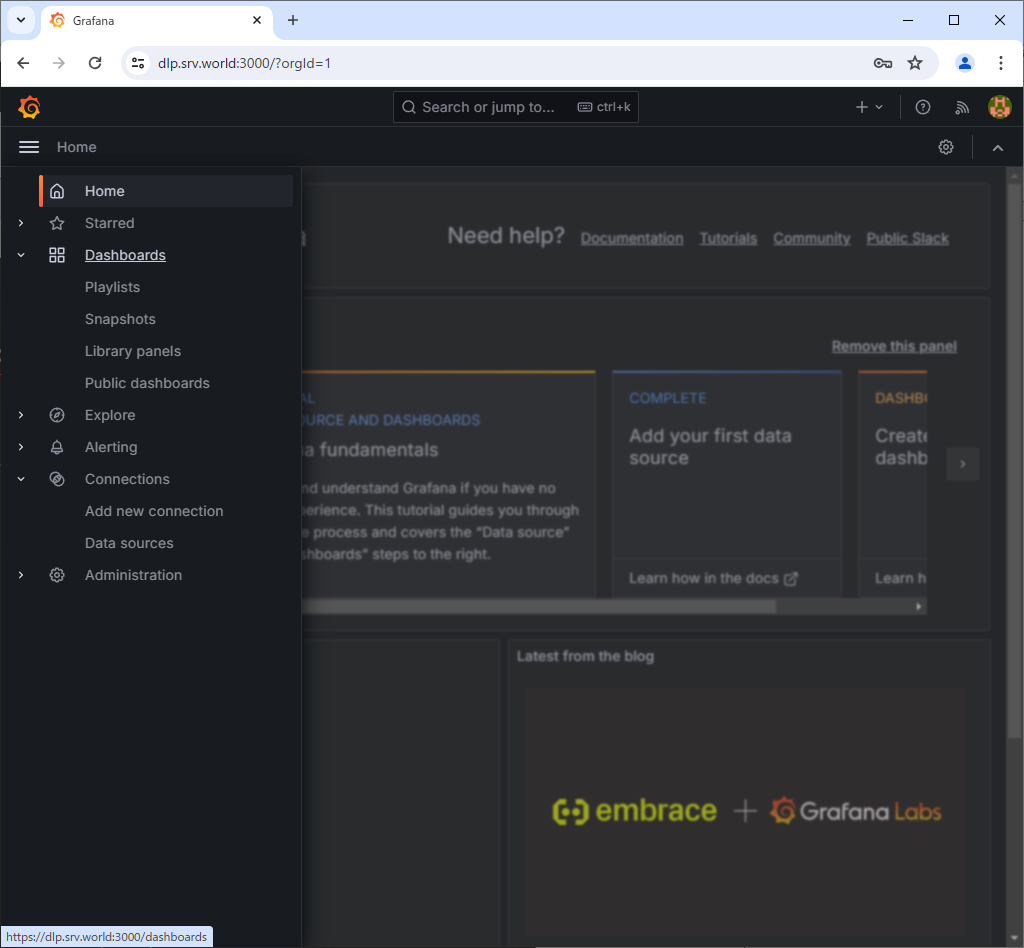

| [2] | Grafana のダッシュボードにアクセスして、左メニューより [Connections] - [Data Sources] を開きます。 |
|

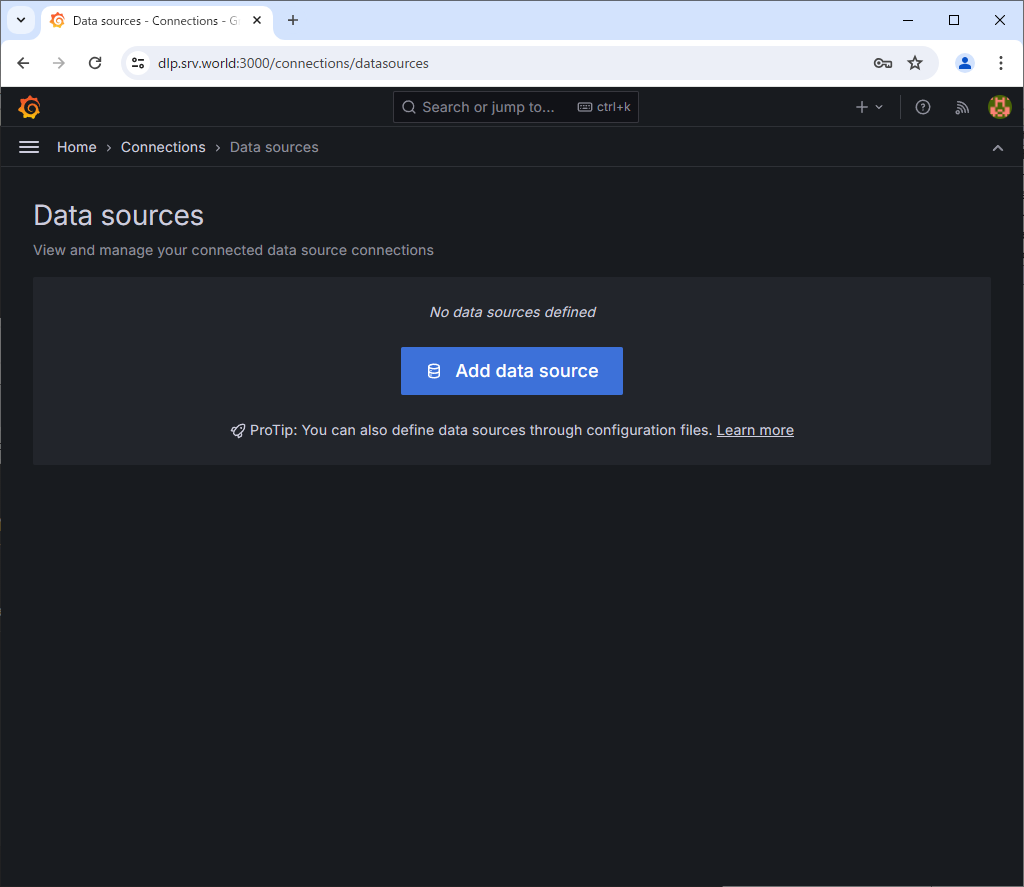

| [3] | [Add data source] をクリックします。 |
|

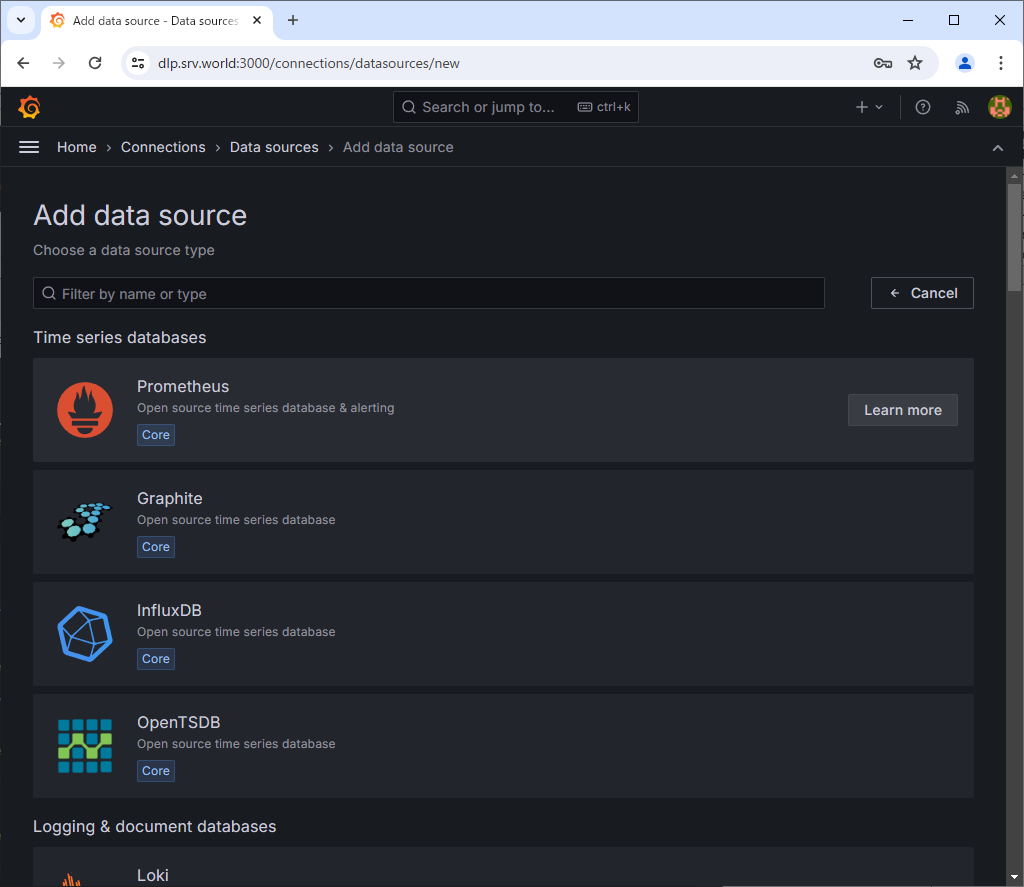

| [4] | [Prometheus] をクリックします。 |
|

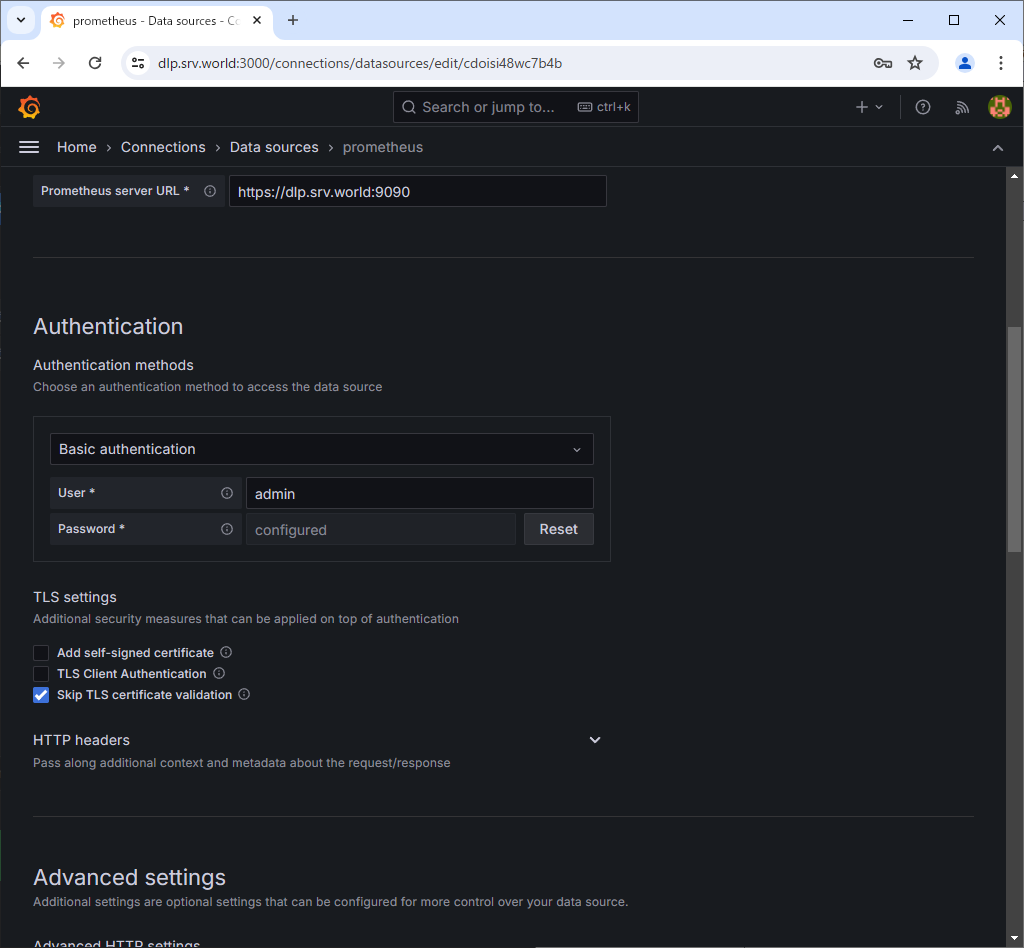

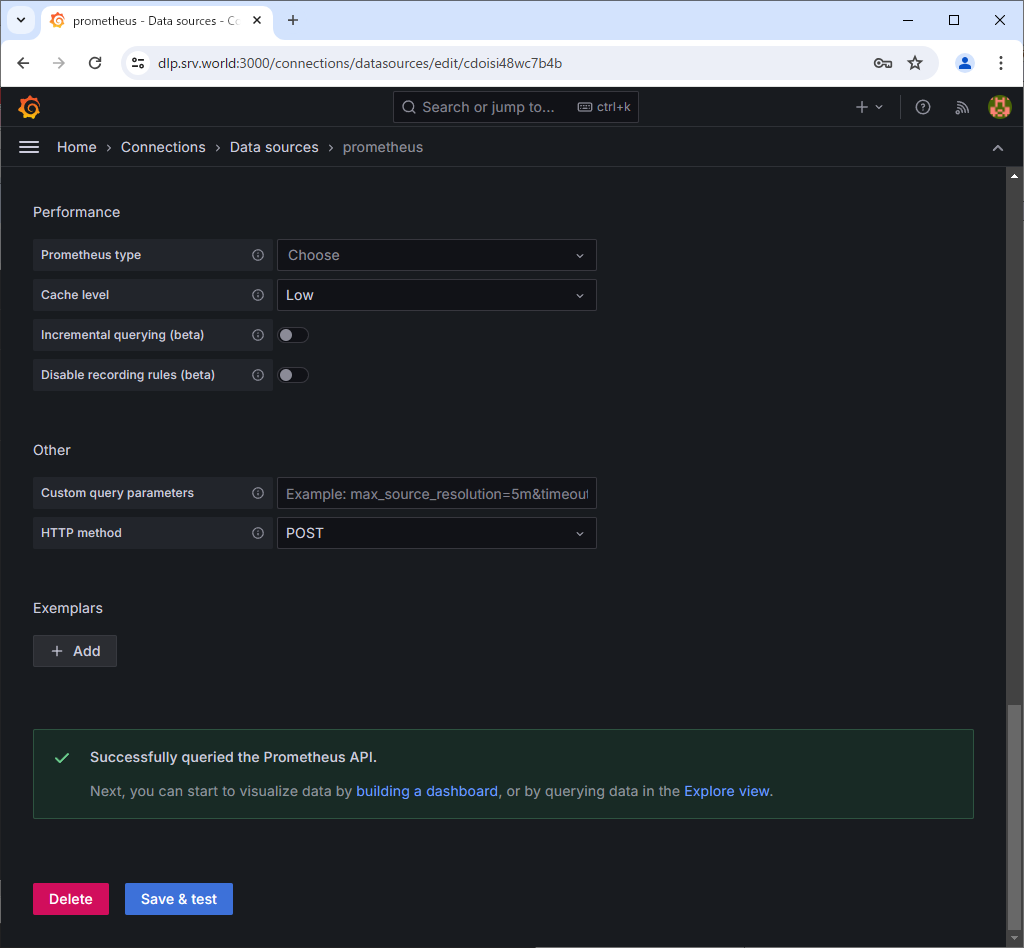

| [5] | [URL] フィールドに Prometheus サーバーのエンドポイント URL を入力して画面下の [Save & Test] ボタンをクリックします。 認証や HTTPS を有効にしている場合は、合わせて必要な設定をします。 問題なければ [Successfully queried the prometheus API] と表示されます。 |
|
|
| [6] | 次に 左メニューより [Dashboard] をクリックします。 |
|

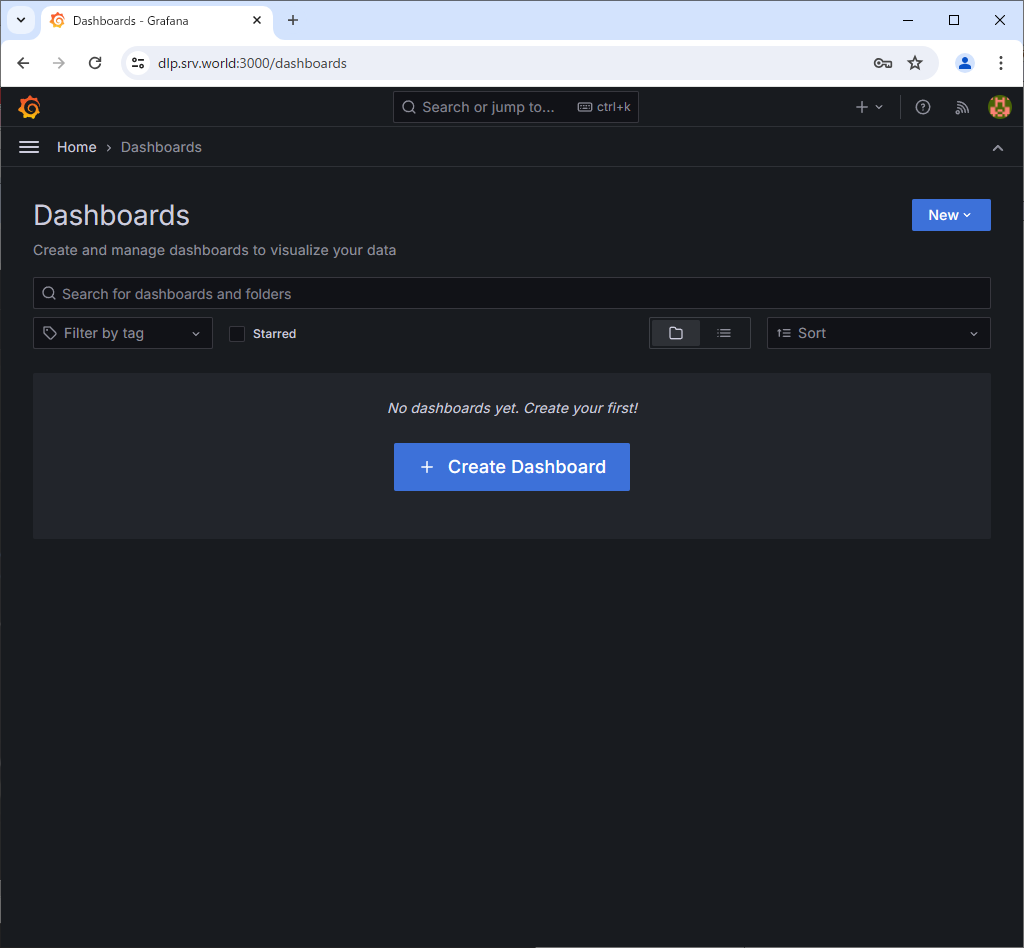

| [7] | [Create Dashboard] をクリックします。 |
|

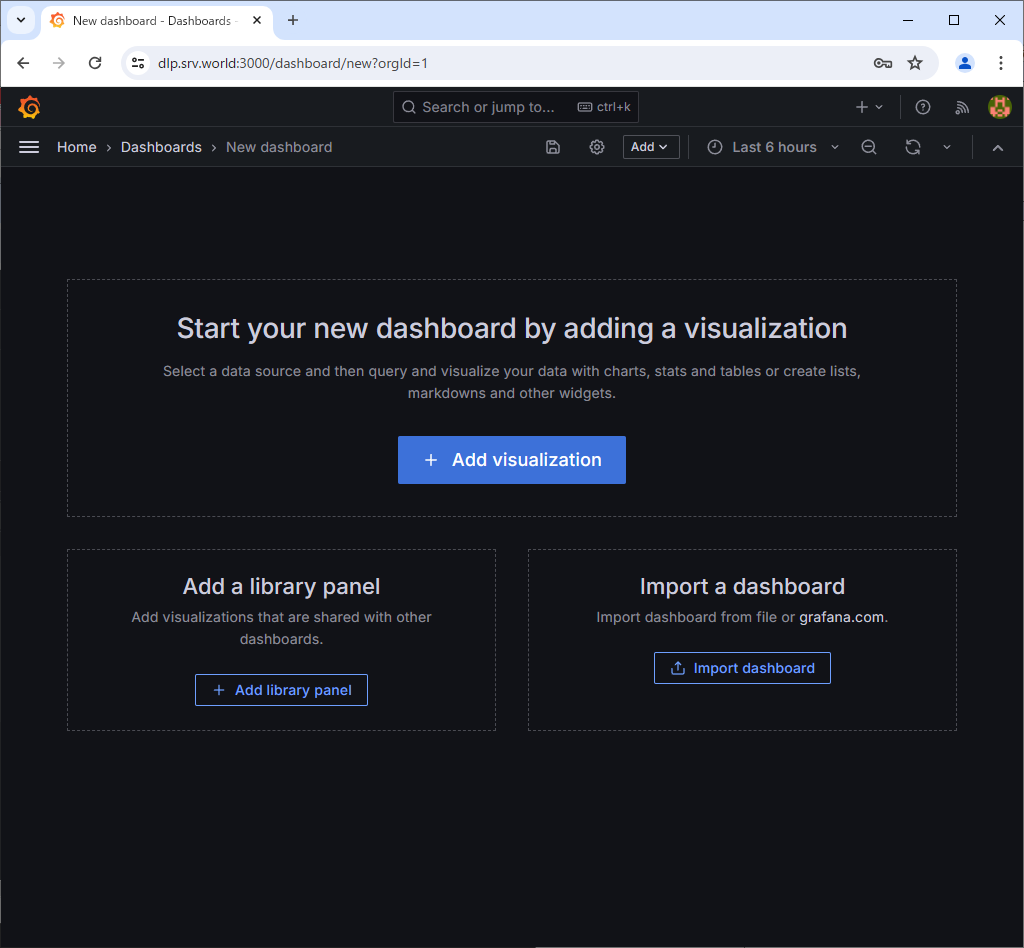

| [8] | [Add visualization] をクリックします。 |
|

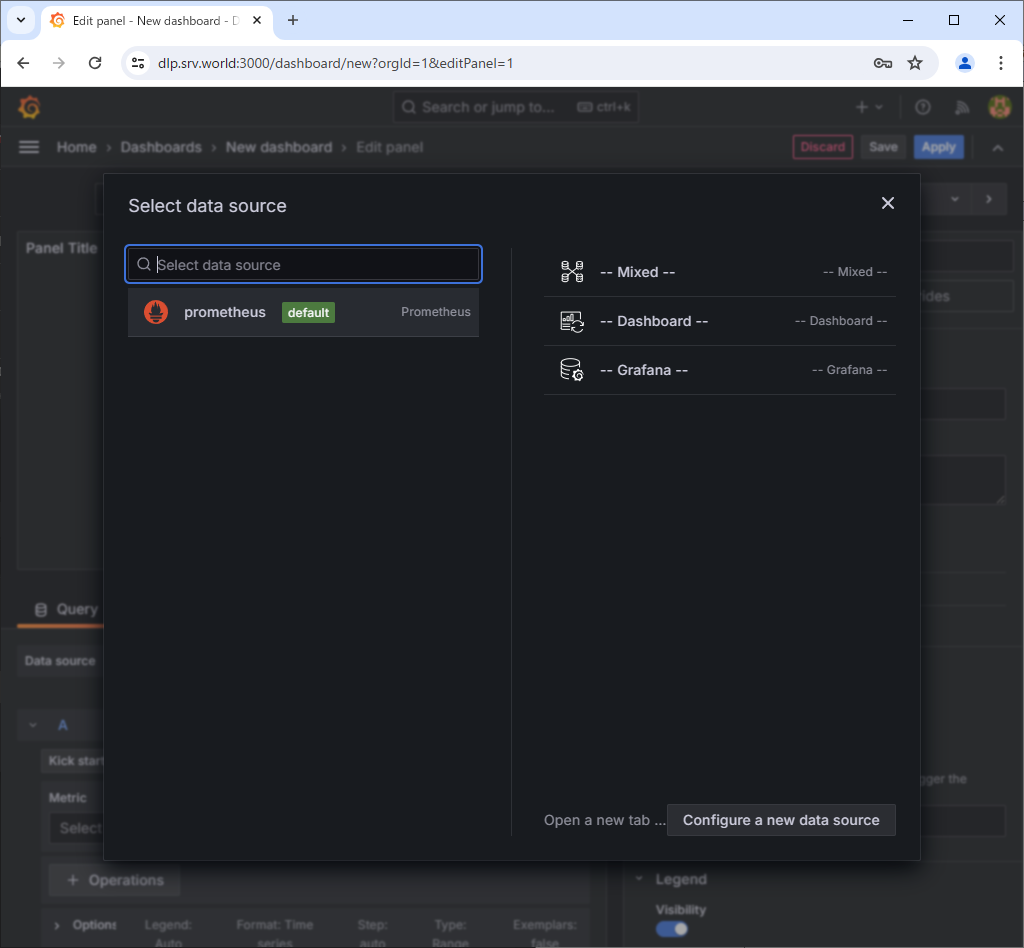

| [9] | [Prometheus] をクリックします。 |
|

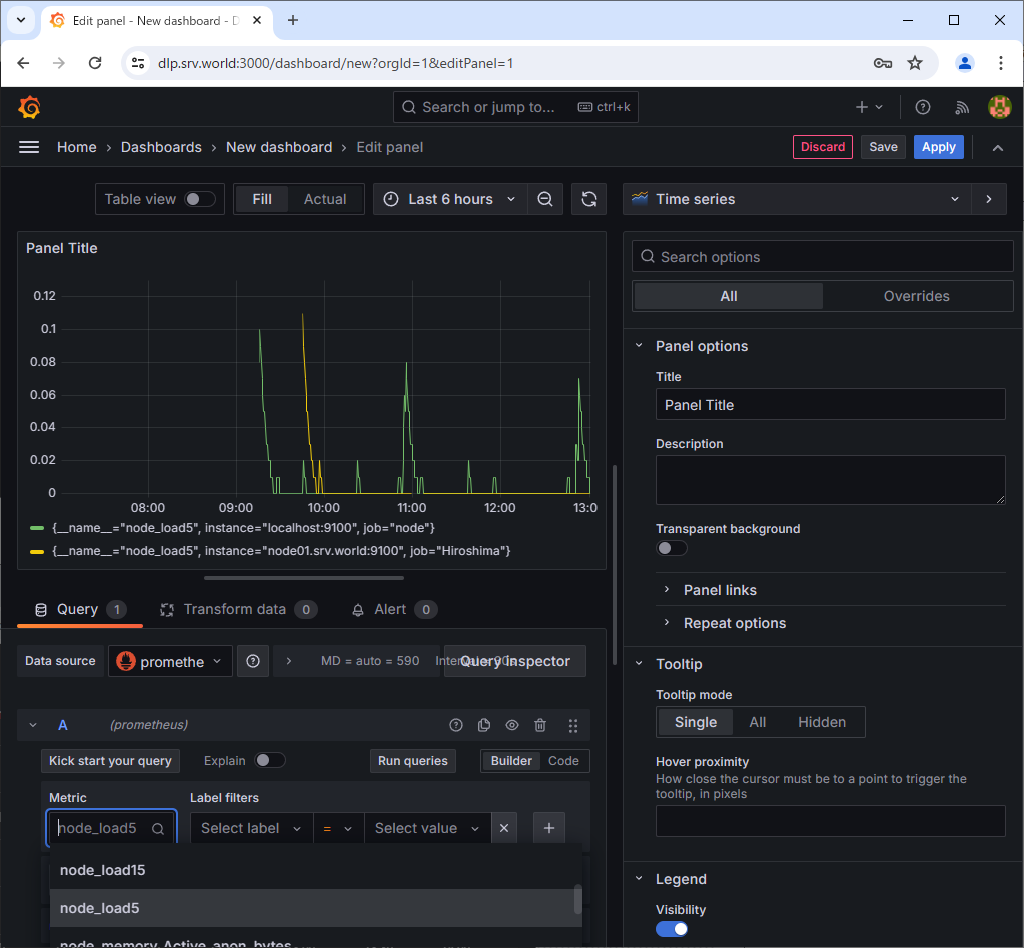

| [10] | [Metrics] フィールドから、グラフ化したいデータのクエリーを選択します。 クエリーを選択するとグラフ化されます。[Dashboard] を保存するには、上段の [Save] ボタンをクリックします。 |
|

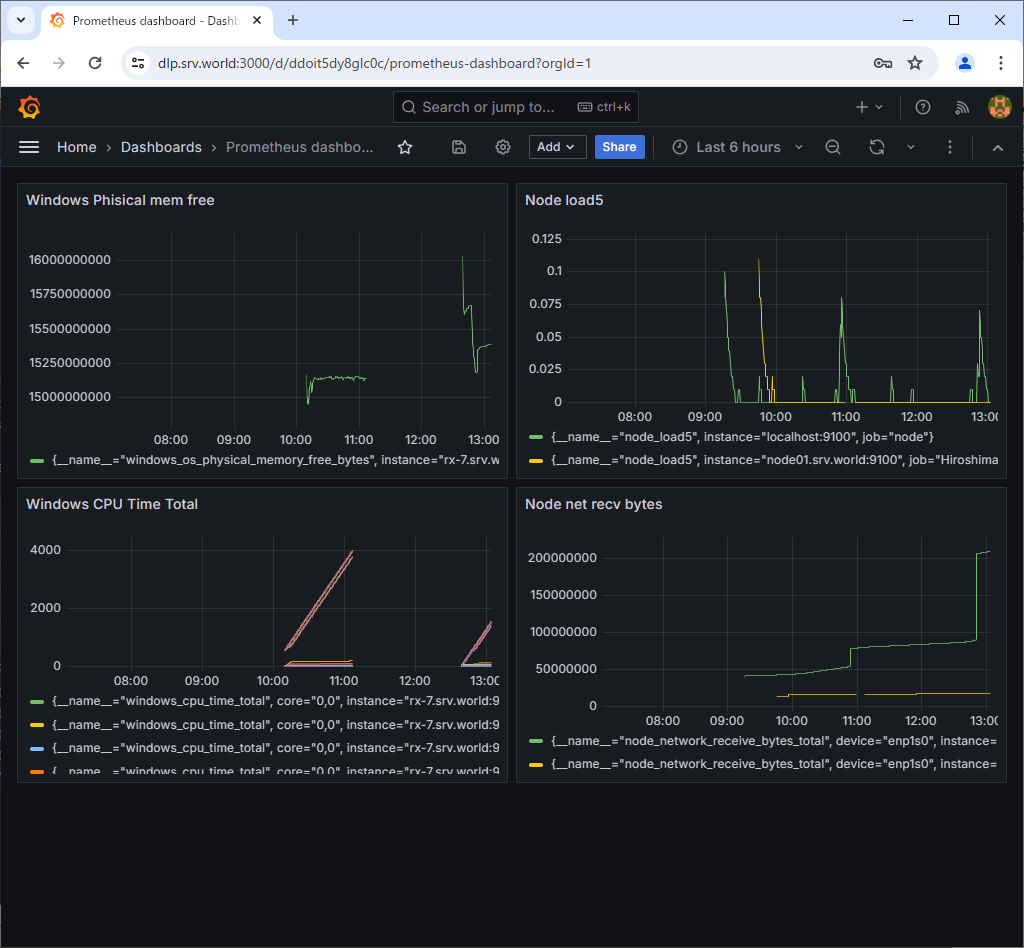

| [11] | クエリーを追加することで、複数のグラフを一画面で表示することも可能です。 |
|
